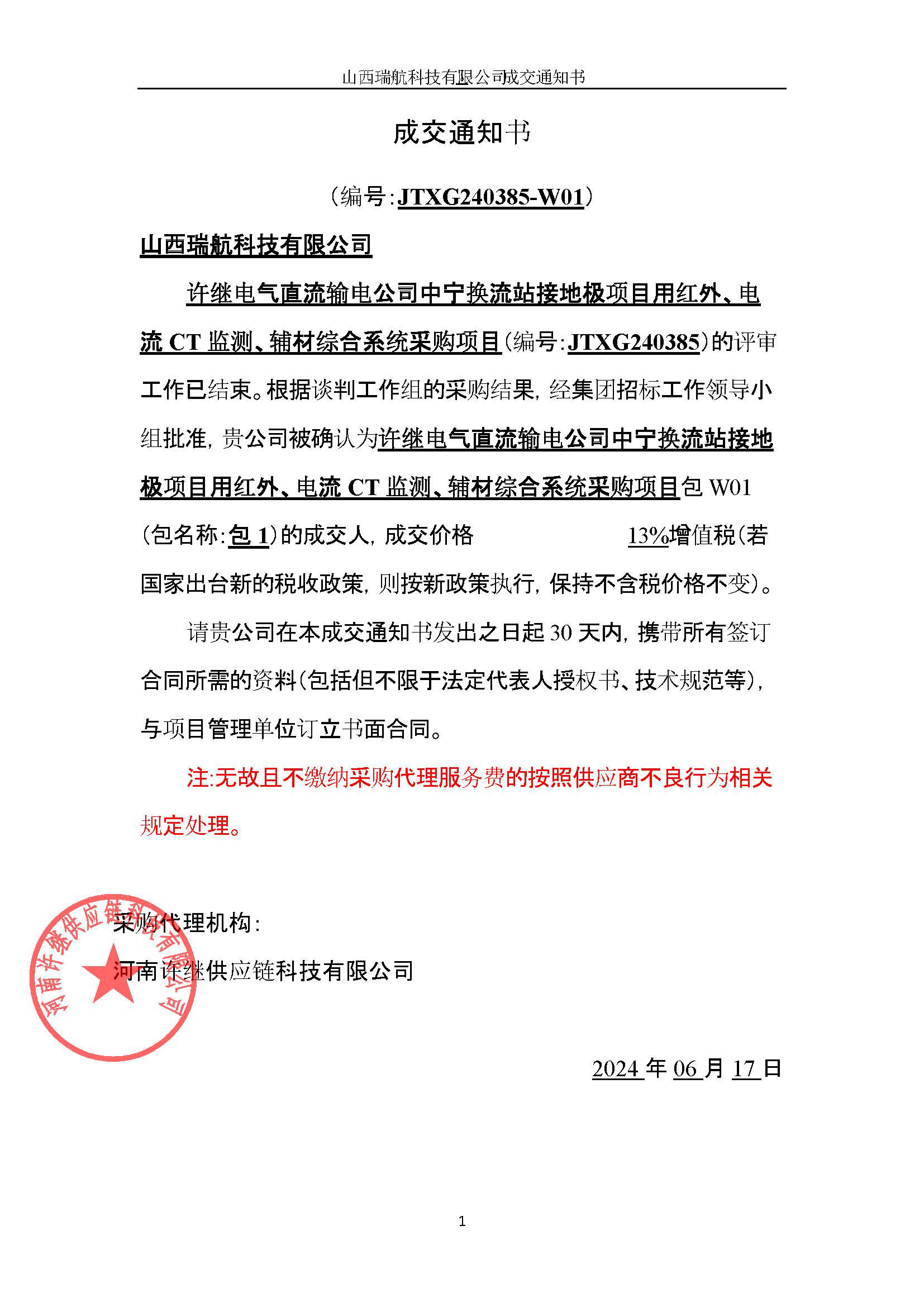

中寧換流站接地極項目用紅外、電流CT監測、輔材綜合系統采購項目
新建±800kV 中寧換流站接地極紅外、電流 CT 監測、配套輔材綜合系統設計應遵循以下技術原則：
寧夏-湖南±800 千伏特高壓直流輸電工程中寧換流站接地極紅外、電流 CT 監測、環境監測綜合系統應安全可靠、經濟適用、技術先進、符合國情，應采用具有開放性和可擴充性、抗干擾性強的產品。
1.2.1 設計原則
（1）接地極紅外、電流 CT 監測、輔材等綜合系統應以高度可靠的智能設備為基礎， 實現全站信息數字化、通信平臺網絡化、信息共享標準化、應用功能互動化。
（2）應具有信息數字化、功能集成化、結構緊湊化、狀態可視化等主要技術特征，符合易擴展、易升級、易改造、易維護的工業化應用要求。
（3）應滿足站內信息一體化平臺建設要求，滿足輸變電設備管理系統建設需要，支持系統層各子系統標準化、規范化存取訪問以及和調度等其他系統進行標準化交互。
（4）應滿足換流站集約化管理、順序控制、狀態評估等要求，支撐各級電網的安全穩定經濟運行。
（5）提高換流站安全生產水平和運行的可靠性，節約運行成本，提高營運效率。
（6）系統的設計除執行本規范外，還應執行國家、行業的有關標準、規范和規程、規定。
為了實現對接地極重要設備的運行和安全狀態進行全面實時監測，保證直流輸電系統的安全穩定運行，中寧換流站接地極配置置一套本系統。
（1）入地電流監測：通過加裝電流互感器（32 套，每套配置大小量程互感器一個）測量接地極極址圍墻內饋線電纜的入地電流。
（2）紅外測溫監測裝置：1 套。在極址圍墻內桿塔上進行架設，安裝紅外、可見光雙視測溫監測裝置，帶云臺控制，可以實現極址范圍內全覆蓋，對電容器、電抗器、電纜、匯流母線等設備進行在
線紅外測溫， 內置可見光攝像儀。
（3）安全防護子系統：配置六線制脈沖系統。
（4）圖像監控子系統：系統配置 6 個攝像頭。2 個在戶外，4 個在戶內。
（5）光通信子系統：包含 15 路光放，11 路單多模轉換設備。
（6）安裝輔材：包含不銹鋼槽盒，鍍鋅管，接地銅排，電纜等。
（1）入地電流監測
對于導流電纜的入地電流測量，考慮選用鉗式霍爾傳感器。在導流構架上的每根入 地的饋線電纜處安裝傳感器，共配置 32 套霍爾傳感器監測極址內 32 根饋線的入地電流。站內 32 根入地饋線，選擇額定大量程-450~450A 及小量程-50A~50A 作為 1 套的霍爾元件 CT，霍爾傳感器采用開環式，直接通過 4~20mA 信號連接至極址 RTU，RTU 通過報文上送信息到換流站。
（2）紅外測溫監測裝置
為了對接地極極址圍墻內電容器、電抗器、電纜、匯流母線等設備進行測溫，配置2 套紅外熱像裝置，以便全方位觀測設備運行情況，信號及電源線纜通過埋地鋼管敷設至極址數據處理單元。通過招標方提供的通信系統傳輸數據到換流站。
（3）安全防護子系統
由于接地極占地面積小，圍墻周長較短，電子圍欄選用一臺六線制報警主機。圍墻上安裝中間桿、承重桿、終端桿，并通過合金線連接形成封閉區域。為防止非法入侵， 桿向外傾斜與水平地面夾角 60 度。該系統可以檢測人員破壞、入侵等行為，并發出短路、斷線、防拆等報警信號。本期在接地極極址大門處安裝大門開合傳感器，傳感器輸出信號至視頻監控系統，與之聯動，可完成極址門禁的功能。
（4）圖像監控子系統
本期在接地極極址圍墻內配置一套視頻監控系統，配置 6 個攝像頭，2 個攝像頭放置在戶外，4 個攝像頭放置在預制設備艙內。完成對場地內設備的視頻監視，將各種設備運行情況、現場環境情況通過遠程圖像直觀的顯示出來，確保變接地極的安全運行， 并且與燈光進行聯動。同時，極址內配置的可見光雙視測溫監測裝置也需要將視頻信號接入到圖像監視系統（紅外測溫信號接入單獨系統），以補充對極址全方位的安防視頻監控。具體的安裝方式，根據設計院的最終確定圖紙為準。
（5）光通信子系統
本自字體包含 15 路光放，11 路單多模轉換設備。主要完成站內和極址間的長距離通信。其中 11 路光放用于接地極線路差動 CT 信號傳輸，2 路光放用于視頻紅外等信號傳輸，2 路用于換流站監控和極址間輔助系統接口。
