GIS局放在線監測系統

1、產品概括

     局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化，這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M(jìn)一步擴大。

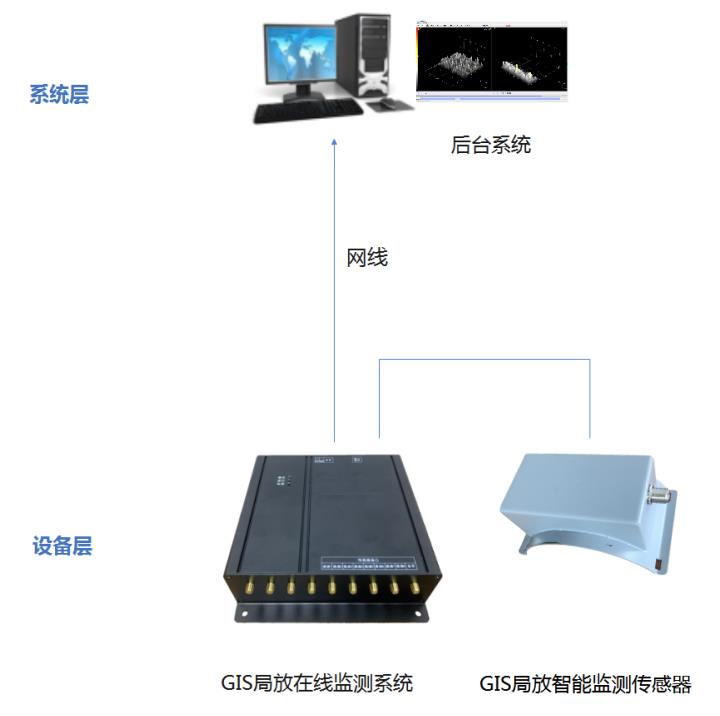

     產品應用系統結構：

2、監測原理

     局放傳感器

3、GIS局放智能監測傳感器

產品簡介

       該產品是一種GIS柜型局放傳感器，需要與局放采集裝置配套使用，實時監控傳感器周圍電磁波輻射狀態，監測發生局部放電時產生的特高頻信號，把信號傳送到局放采集裝置，最后上位機或后臺系統通過以太網方式接收數據形成圖譜。

產品特點

1.2.1設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。

1.2.2安裝方便穩固，不易脫落。

1.2.3監測精度高，可以準確監測放電類型。

安裝方式

1.安裝位置選擇外置傳感器安裝在絕緣盆子法蘭澆注口。

2.確定位置后，先按照傳感器固定板孔位，用膨脹螺絲固定，然后將傳感器掛上去，擰緊緊固螺絲，注意電纜方向朝下。

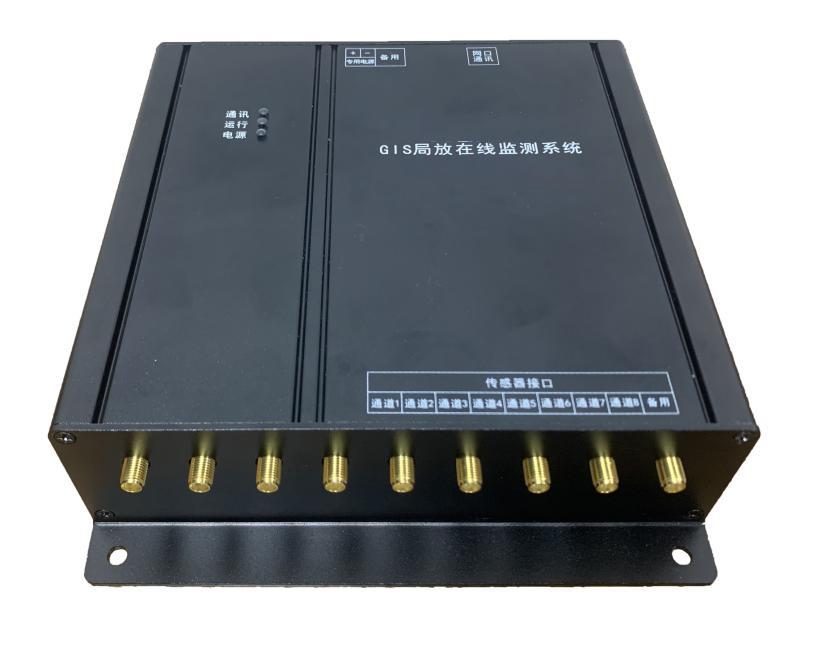

GIS局放在線監測系統

產品簡介

        GIS局放在線監測系統隨時可以監測特高頻局放傳感器傳回的局放信號，進行信號調理、緩沖隔離，經過濾波、信號放大，完成高速采集，完成多個工頻周期時間段的測量，對傳感器監測到的電磁波進行了最大放電幅值、平均放電量、放電次數等有效數據進行測量計算。

安裝方式

1安裝位置視現場而定。

2按照正面板4個角位置打孔，可選用M7或者M(jìn)6膨脹螺絲固定。

3在監測主機上安裝濾波器，接上傳感器射頻線。

4連接電源線，如果電源線不夠長，需加長電源線或者購買插排連接。
